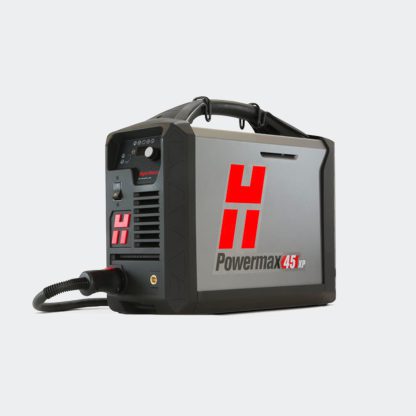

Powermax45 XP
De Powermax45 ® XP-plasmasnijder biedt een aanbevolen snijcapaciteit – tot 16 mm (5/8″) – evenals hoge snijsnelheden en automatische gasaanpassing voor een snelle, eenvoudige installatie en bediening. Duramax ® Lock-toortsen ondersteunen handmatig en gemechaniseerd snijden van een breder scala aan metaaldiktes, samen met precisiegutsen zoals het verwijderen van puntlassen , en markeermogelijkheden.
Lees meer over:Belangrijke kenmerken
| Ingangsspanningen (± 10%) | CSA | 200-240 V, 1-fase, 50-60 Hz OF 480 V, 3-fase, 50-60 Hz 1 |
|---|---|---|
| CE/CCC | 230 V, 1-fase, 50-60 Hz OF 400 V, 3-fase, 50-60 Hz | |
| Ingangsstroom @ 6,5 kW | CSA | 200–240 V, 1-fase, 39/32 A OF 480 V, 3-fase, 9,4 A 1 |
| CE/CCC | 230 V, 1-fase, 33 A OF 400 V, 3-fase, 10 A | |
| Uitgangsstroom | 10–45 A | |
| Nominale uitgangsspanning | 145 V gelijkstroom | |
| Inschakelduur bij 40 °C (104 °F) | CSA | 50% @ 45 A, 200-240 V, 1-PH 60% @ 41 A, 200-240 V, 1-PH 100% @ 32 A, 200-240 V, 1-PH 50% @ 45 A, 480 V , 3-PH 60% @ 41 A, 480 V, 3-PH 100% @ 32 A, 480 V, 3-PH |
| CE/CCC | 50% @ 45 A, 230 V, 1-PH 60% @ 41 A, 230 V, 1-PH 100% @ 32 A, 230 V, 1-PH 50% @ 45 A, 400 V, 3-PH 60% @ 41 A, 400 V, 3-PH 100% @ 32 A, 400 V, 3-PH | |
| Nullastspanning (OCV) | 275 VDC (200–240 V, CSA/CE/CCC en 480 V, CSA) 265 VDC (400 V CE/CCC) | |
| Afmetingen met handgrepen | 442 mm (17,4″) D; 173 mm breed; 357 mm (14,1″) H | |
| Gewicht met zaklamp van 6,1 m (20′). | CSA | 14 kg (31 lbs.) |
| CE/CCC | 15 kg (33 lbs.) | |
| Gas vooraad | Snijden: lucht (schoon, droog en olievrij), stikstof, F5 Gutsen: lucht (schoon, droog en olievrij), stikstof, F5 Markeren: lucht (schoon, droog en olievrij) argon | |
| Aanbevolen gasinlaatdebiet /-druk | 188 l/min (400 scfh) bij 5,9 bar (90 psi) | |
| Lengte ingangskabel | 3 meter | |
| Soort voeding | Omvormer – IGBT | |
| Vereiste motoraandrijving | 12,5 kVA (10 kW) voor volledig vermogen van 45 A | |
| Elektrisch rendement | 88% | |
| recycleerbaarheid | 100% | |
| Certificeringen | CSA-gecertificeerd voor gebruik in Amerika en Azië, met uitzondering van China. CCC voor gebruik in China. CE, RCM, GOST-TR, UkrSEPRO en Servische AAA voor gebruik in Europa, Australië, Wit-Rusland, Kazachstan, Rusland, Servië, Oekraïne en andere landen waar dit wordt geaccepteerd. | |
| Garantie | Voeding: 3 jaar Zaklamp: 1 jaar | |
1 Alleen voor gebruik in Noord-Amerika.
Door een motor aangedreven generator
| Cijfer motoraandrijving | Systeem uitgangsstroom | Prestaties (boogrek) |
|---|---|---|
| 10kW | 45 A | Vol |
| 8 kW | 45 A | Beperkt |
| 6 kW | 30 A | Vol |
Snijd capaciteit
| Capaciteit | Dikte | Snijd snelheid |
|---|---|---|
| Snijden | ||
| Aanbevolen | 16 mm (5/8″) 22 mm (7/8″) | 500 mm/min (20 ipm) 250 mm/min (10 ipm) |
| Ontslag (handsnijden) | 29mm (1-1/8″) | 125 mm/min (5 ipm) |
| Doorboren* | 12mm (1/2″) | |
* Doorsteekclassificatie voor gebruik in de hand of met automatische toortshoogteregeling.
| Capaciteit | Verspaningspercentage metaal | Groef profiel |
|---|---|---|
| Gutsen | ||
| Typisch guts | 3,4 kg per uur | 3,2 mm (.12″) D x 6,8 mm (.26″) B |
Snijschema productie
| Materiaal | Dikte inch | Huidige versterkers | Productie snijsnelheid * ipm | |
|---|---|---|---|---|
| Zacht staal | 10 GA | 45 | 181 | |
| 1/4 | 45 | 72 | ||
| 3/8 | 45 | 38 | ||
| 1/2 | 45 | 24 | ||
| 5/8 | 45 | 16 | ||
| Roestvrij staal | 10 GA | 45 | 134 | |
| 1/4 | 45 | 59 | ||
| 3/8 | 45 | 29 | ||
| 1/2 | 45 | 19 | ||
| 5/8 | 45 | 13 | ||
| Aluminium | 1/8 | 45 | 263 | |
| 1/4 | 45 | 104 | ||
| 3/8 | 45 | 42 | ||
| 1/2 | 45 | 26 | ||
| 5/8 | 45 | 14 | ||
| Materiaal | Dikte mm | Huidige versterkers | Productie snijsnelheid * mm/min |
|---|---|---|---|
| Zacht staal | 3 | 45 | 5590 |
| 6 | 45 | 2110 | |
| 10 | 45 | 920 | |
| 12 | 45 | 690 | |
| 16 | 45 | 400 | |
| Roestvrij staal | 3 | 45 | 4725 |
| 6 | 45 | 1695 | |
| 10 | 45 | 870 | |
| 12 | 45 | 540 | |
| 16 | 45 | 320 | |
| Aluminium | 3 | 45 | 7120 |
| 6 | 45 | 3095 | |
| 10 | 45 | 1015 | |
| 12 | 45 | 745 | |
| 16 | 45 | 340 |
* Productiesnijsnelheden zijn de resultaten van Hypertherm’s laboratoriumtests. Voor optimale snijprestaties kunnen de werkelijke snijsnelheden variëren op basis van verschillende snijtoepassingen. Raadpleeg de bedieningshandleiding voor meer details.
